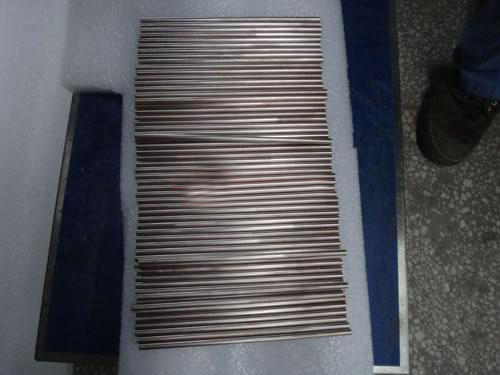

Медно-вольфрамовые электроды
Описание
Медно-вольфрамовые сплавы используются во всем мире в качестве электродов для EDM (электроэрозионная обработка) и ECM (электрохимическая обработка). Все материалы медно-вольфрамовых электродов изготавливаются с помошью процессов прессования, спекания и фильтрации.
Преимущества медно-вольфрамовых электродов
1. Высокая теплопроводность
2. Низкое тепловое расширение
3. Высокая износостойкость
4. Отличная электропроводность
Классификация медно-вольфрамовых электродов
1. Медно-вольфрамовый сплав (класс 10) используется для электродов стыковой сварки оплавлением и сопративлением в областях, в которых требуется высокая термостойкость, более высокая электро и теплопроводность, высокая пластичность, а также низкий коэффициент теплового расширения. Данный металл создается путем объединения 45% меди и 55% вольфрама, в результате получается плотный и твердый металл с высокой износостойкостью и прочностью.
2. Медно-вольфрамовый сплав (класс 11) содержит 25% меди и 75% вольфрама. Как и класс 10, он имеет превосходную износостойкость и прочность и хорошую тепло-и электропроводность. Тем не менее, он тверже, чем класс 10 и используются в областях, требующих умеренного давления. Обычное применение включает в себя электроды рельефной сварки, электроды стыковой сварки оплавлением и сопративлением, втулки для лазерной сварки и роликовой сварки и сталь с низкой электропроводимостью для точечной сварки. Он также широко используется в кристаллодержателях, подложках, фланцах, и в рамах для силовых полупроводниковых приборов.
3. Медно-вольфрамовый сплав (класс 12) содержит 20% меди и 80% вольфрама, будучи прочнее, чем медно-вольфрамовые сплавы класса 10 и 11, он обычно используется в электродах сверхмощной рельефной сварки проволоки вкрест. Он также используется во вкладышах некоторых взрывных зарядов специальных форм для оборонной и нефтегазовой отраслей промышленности.
Эксплуатационные качества медно-вольфрамовых электродов
Основные характеристики W-Cu состава
| Тип | Плотность г/см3 |
Проводимость % IACS (МАКО) | HB (твердость) мПа |
Размеры мм |
| WCu50 | 11.9~12.3 | ≥55 | 1130~1180 | Трубки: Ø3~390 Длина<500 Листы: Ширина<390 Длина<500 Специальный тип: Ширина<390 Длина<500 |
| WCu40 | 12.8~13.0 | ≥47 | ≥1375 | |
| WCu30 | 13.8~14.4 | ≥42 | ≥1720 | |
| WCu20 | 15.2~15.6 | ≥34 | ≥2160 | |
| WCu10 | 16.8~17.2 | ≥27 | ≥2550 | |
| WCu7 | 17.3~17.8 | ≥26 | ≥2900 |
Типичные свойства W-Cu радиаторов
| Состав материала | W-10Cu | W-15Cu | W-20Cu | W-25Cu | W-30Cu |
| Плотность (г/см3) | 17.1 | 16.4 | 15.5 | 14.8 | 14.2 |
| TC (теплопроводность) (Вт/м·K) | 191 | 198 | 221 | 235 | 247 |
| КТР (×10-6/K) | 6.3 | 7.1 | 7.6 | 8.5 | 9.0 |
Упаковка и транспортировка
Мы упаковываем медно-вольфрамовые электроды в фанерные ящики и отправляем их морем или воздухом.
