Карбид вольфрамовые стержни и пластины
Описание
Характеризуясь высокой твердостью, износостойкостью, хорошей прочностью и силой сцепления, термостойкостью и устойчивочтью к коррозии, карбид вольфрама сохраняет свой первоначальный вид при температуре до 500 ℃ (даже до 1000 ℃). Таким образом, кабрид вольфрамовые стержни и пластины широко применяются в механической обработке.
1. Вводная информация о кабрид вольфрамовых пластинах
Характеризуясь хорошей прочностью и ударостойкостью, они часто используется в качестве чеканочных штампов. Данный вид пластин широко используется в электронной промышленности, например, для роторных двигателей, статоров, выводных рамок LED (светодиодных), EI типа стальных листов кремния и т.д.

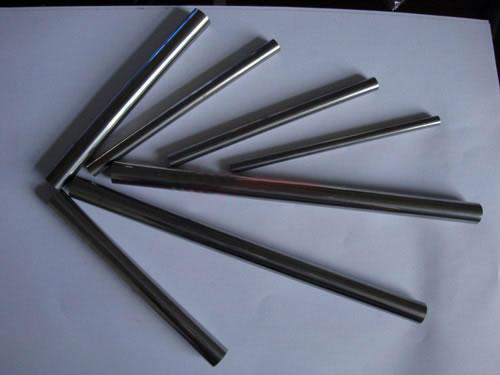

2. Вводная информация о кабрид вольфрамовых стержнях
Все стержни поставляются со стандартными длинами 310 мм или 330 мм. Возможно выполнение длины под заказ. Данные стержни могут быть использованы для производства долота, автомобильных инструментов, печатных плат, режущих инструментов, вертикальных фрез, расширителей, разделочных ножей, и т.д., в то же время, они могут осуществлять перфорацию, борождение и штамповку инструментов.
Свойства и применение карбид вольфрамовых пластин
| Класс | Плотность г/см³ |
T.R.S мПа |
Твердость HRA |
Эксплуатационные качества и рекомендуемое применение | Приблизительные классы в Китае |
| MK6A | 14.9 | 1860 | 92.0 | Высококлассный сплав с хорошей износостойкойстью; используется для обработки лезвий, износостойких компонентов и т.д. | YG6A |
| MK8 | 14.7 | 2320 | 89.5 | С высокой прочностью на изгиб и износостойкостью ниже, чем MK6A; используется для обработки лезвий, износостойких компонентов и т.д. | YG8 |
| MK15 | 14.0 | 2500 | 87.5 | Используются для дыропробивных матриц, штамповочных матриц и износостойких компонентов. | YG15 |
| MG20 | 13.5 | 2800 | 85.5 | С высокой прочностью на изгиб; используются для ступенчатых матриц и для других штамповочных матриц. | YG20 |
Харкактеристики Карбид вольфрамовых плвастин
| Толщина | Ширина[1] | Длина |
| 1.5-2.0 | 150 | 200 |
| 2.0-3.0 | 200 | 250 |
| 3.0-4.0 | 250 | 600 |
| 4.0-6.0 | 300 | 600 |
| 6.0-8.0 | 300 | 800 |
| 8.0-10.0 | 300 | 750 |
| 10.0-14.0 | 200 | 650 |
| >14.0 | 200 | 500 |
Размеры карбид вольфрамовых стержней
| Диаметр (мм) | Допустимые откланения | h6 (мм) | Длина (мм) | Допустимые откланения |
| 2.20 | +0.20 +0.30 |
2.00 | 330 | +2.0 -0 |
| 3.20 | 3.00 | 330 | ||
| 4.20 | 4.00 | 330 | ||
| 5.20 | 5.00 | 330 | ||
| 6.20 | 6.00 | 330 | ||
| 7.20 | 7.00 | 330 | ||
| 8.20 | 8.00 | 330 | ||
| 9.20 | 9.00 | 330 | ||
| 10.20 | 10.00 | 330 | ||
| 11.20 | 11.00 | 330 | ||
| 12.20 | 12.00 | 330 | ||
| 13.30 | +0.30 +0.40 |
13.00 | 330 | |
| 14.30 | 14.00 | 330 | ||
| 15.30 | 15.00 | 330 | ||
| 16.30 | 16.00 | 330 | ||
| 17.30 | 17.00 | 330 | ||
| 18.30 | 18.00 | 330 | ||
| 19.30 | 19.00 | 330 | ||
| 20.30 | 20.00 | 330 | ||
| 21.30 | 21.00 | 330 | ||
| 22.30 | 22.00 | 330 | ||
| 23.30 | 23.00 | 330 | ||
| 24.30 | 24.00 | 330 | ||
| 25.30 | 25.00 | 330 |
Допустимые откланения по стандарту ISO h6/h7
| Диаметр | h6 | h7 |
| 0~3.0 мм | +0 / -0.006 мм | +0 / -0.010 мм |
| 3.001~6.0 мм | +0 / -0.008 мм | +0 / -0.012 мм |
| 6.001~10.0 мм | +0 / -0.009 мм | +0 / -0.015 мм |
| 10.001~18.0 мм | +0 / -0.011 мм | +0 / -0.018 мм |
| 18.001~30.0 мм | +0 / -0.013 мм | +0 / -0.021 мм |
Упаковка и транспортировака
Мы упаковываем карбид вольфрамовые стержни и карбид вольфрамовые пластины в фанерные ящики и оправляем их по морю или по воздуху.
